المسح الليزري ثلاثي الأبعاد والتحويل إلى BIM
المسح الليزري ثلاثي الأبعاد والتحويل إلى BIM

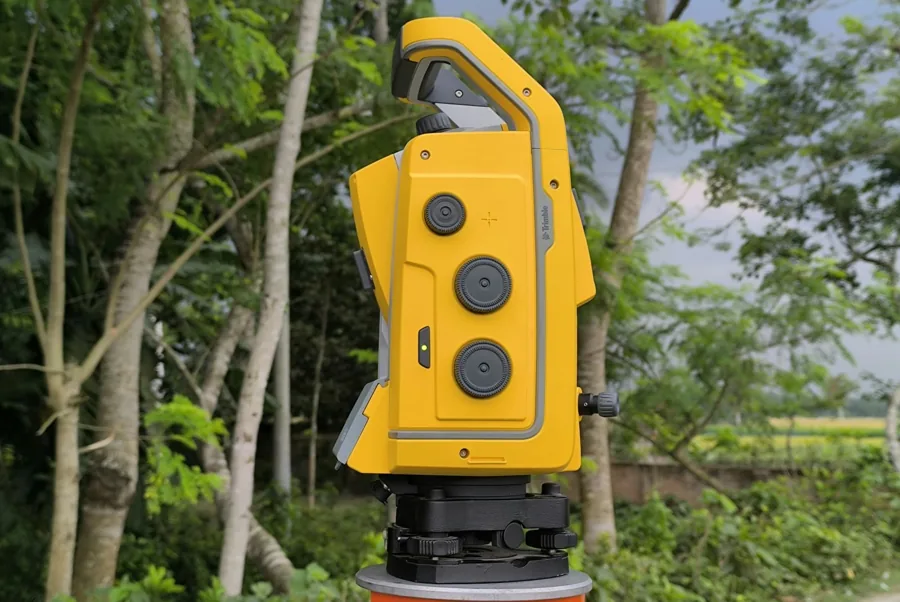

قِس ما نُفّذ فعلاً، ثم صمّم وصنّع مسبقاً على أساسه. نخطط للمسح، ونعالج سحابة النقاط، ونبني نموذجاً للوضع القائم.
المشكلة التي نعالجها
المخططات تصف النية التصميمية. وفي أعمال التجديد والتوسعة والتشطيبات، وحتى في المباني الجديدة ذات حيّز الخدمات الضيق، يحدد الوضع القائم فعلاً ما إذا كانت قطعة مجرى هواء أو أنبوب مصنّعة مسبقاً ستركب أم لا. والقياس اليدوي يفوّت ميل الجدران وهبوط البلاطات، فتظهر الأخطاء عند وصول القطعة إلى الموقع.
تلتقط سحابة النقاط الهندسة الفعلية في زيارة واحدة. لكن قيمتها تتوقف على خطة المسح ودقة معلنة ونموذج مبني لغرض محدد، لا على عدد النقاط.
نبذة عن القدرات
- تخطيط المسح: الغرض والمناطق والدقة المستهدفة وأسلوب الربط (Registration) يُتفق عليها قبل الذهاب إلى الموقع
- معالجة سحابة النقاط وربطها، مع تصدير بصيغ مفتوحة مثل E57
- نمذجة التحويل إلى BIM في Revit بمستوى LOD الذي يتطلبه الغرض
- فحص انحراف النموذج عن السحابة للعناصر الحرجة
- فحص تعارض نموذج الوضع القائم مع نموذج التصميم قبل التصنيع المسبق لأعمال الكهروميكانيك
- توثيق أسلوب المسح ونقاط التحكم والدقة المعلنة
كيف نعمل
تحديد الغرض
ما القرارات التي سيدعمها المسح؟ هذا يحدد التغطية والدقة ومستوى LOD.
تخطيط المسح
مواقع المسح ونقاط التحكم والدخول وساعات العمل وصيغة المخرجات.
المعالجة والربط
تنظيف السحابة وربطها وفحصها، ثم الاتفاق مع فريق التصميم على نظام الإحداثيات.
النمذجة والتحقق
نمذجة ما يتطلبه الغرض فقط، ومقارنته بالسحابة، وتحديد أي انحراف خارج التفاوت المسموح.
الاستفادة
تشغيل التنسيق مع نموذج التصميم لتتم التعديلات على الشاشة لا في الموقع.
مقالات عن هذا الموضوع
كل المقالاتمتى يستحق المسح الليزري كلفته: امسح قبل التصنيع المسبق للكهروميكانيك
متى يستحق المسح الليزري كلفته قبل التصنيع المسبق لأعمال الكهروميكانيك، وكيف تحددون الغرض والدقة، وكيف تحوّلون سحابة النقاط إلى نموذج صالح للاستخدام.
اقرأ المقالةكشف التعارضات الذي ينتهي بالإصلاح: مسار عمل للتنسيق
مسار عملي لتنسيق BIM في المشاريع السعودية: وضع القواعد، واختبار النماذج، وتجميع التعارضات بحسب السبب، وتعيين المسؤولين، والإغلاق بالأدلة.
اقرأ المقالةضمان الجودة وضبط الجودة في الموقع: كيف تعمل خطة الفحص والاختبار ونقاط التوقف والحضور والمراجعة
ضمان الجودة وضبط الجودة مرحلتان منفصلتان. كيف تعرّف ISO 9000 كلاً منهما، وما الذي يدخل في ضمان الجودة قبل بدء العمل، وكيف يجري ضبط الجودة عبر نقاط خطة الفحص والاختبار.
اقرأ المقالةالأسئلة الشائعة
هل المسح الليزري خدمة نفّذتموها سابقاً؟
هذه الصفحة تعرض قدراتنا فقط. لا نسرد مشاريع مرجعية هنا، ولا نقدّم أمثلة على أنها أعمال منجزة. راسلونا لنناقش كيف سنتعامل مع موقعكم.
ما دقة المسح؟
تتوقف على الجهاز وخطة المسح وعملية الربط. وتوفر مواصفة USIBD لمستوى الدقة (LOA) طريقة لتحديد الدقة المطلوبة في المتطلبات. نتفق على الدقة المستهدفة قبل المسح لا بعده.
هل أحتاج إلى نموذج BIM أم تكفي سحابة النقاط؟
إن كان الفريق يحتاج إلى القياس والتحقق فقط فقد تكفي السحابة. وإن كنتم ستنسّقون أو تحصرون الكميات أو ترسمون فالنموذج أنسب عادة.
ما صيغ الملفات التي تتعاملون بها؟
E57 صيغة مفتوحة لسحابات النقاط ولا ترتبط بشركة بعينها، وهي أسلم خيار للتبادل. ويمكن مناقشة صيغ أخرى متى أخبرتمونا بالبرنامج الذي يستخدمه مزوّد المسح لديكم.
