تنسيق BIM ورسومات الورشة
تنسيق BIM ورسومات الورشة وجداول ثني الحديد
نماذج ورسومات منسّقة يستطيع الموقع التنفيذ منها. نبني النماذج في Revit، وندير دورة التنسيق، ونصدر رسومات الورشة وجداول ثني الحديد من النموذج نفسه.
المشكلة التي نعالجها
كثيراً ما ينتهي التنسيق عند تقرير التعارضات. تُسرد مئات التعارضات دون مسؤول عنها، وتعود نفسها في النموذج التالي. وفي الأثناء ينتظر الموقع رسومات الورشة، والرسومات المنفصلة عن النموذج تبتعد عنه تدريجياً.
وتضيف جداول ثني الحديد مخاطرة أخرى: فالتسليح المرسوم يدوياً بالـ2D يستغرق وقتاً وتُراجَع كمياته متأخراً. أما إذا كان النموذج الإنشائي يحمل التسليح فيمكن استخراج الجداول منه مباشرة.
ما الذي نسلّمه

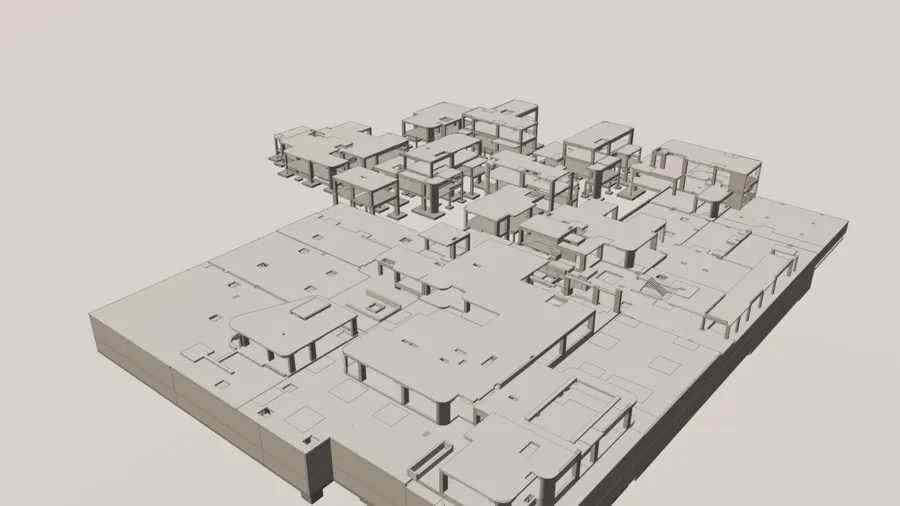

- نماذج Revit بمستوى LOD 300 أو 400 أو 500 للعمارة والإنشاء والكهروميكانيك، بحسب النطاق المتفق عليه

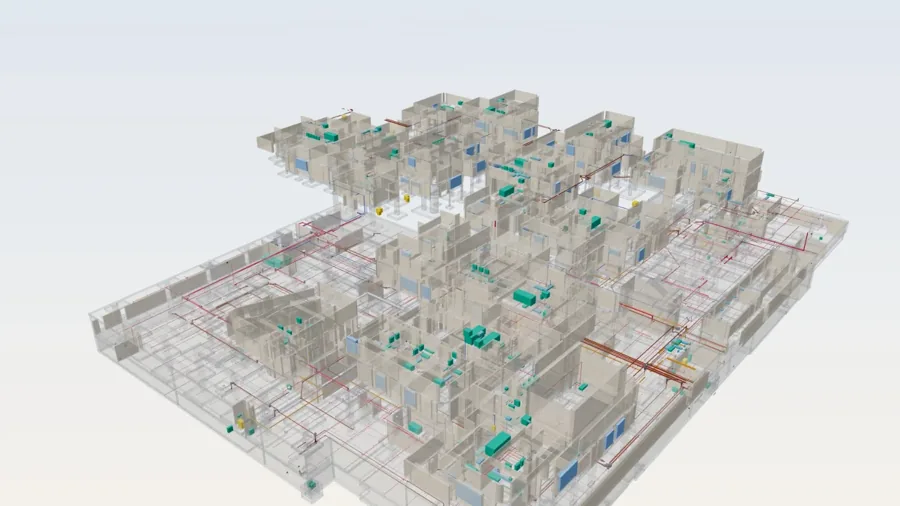

- نموذج مجمّع ودورة تنسيق بتعارضات مجمّعة بحسب السبب، ولكل بند مسؤول وحالة إغلاق
- تتبّع المسائل عبر صيغة BCF لتنتقل بين البرامج المختلفة

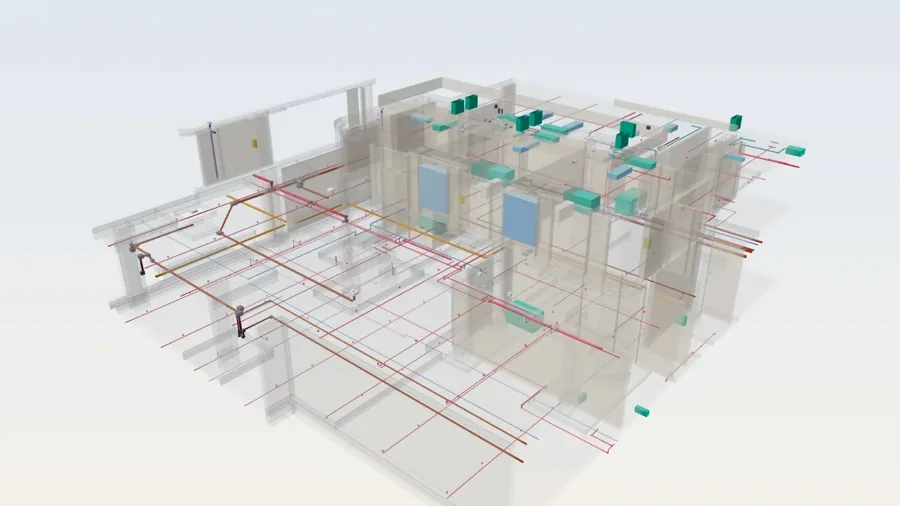

- رسومات ورشة مولَّدة من النموذج المنسّق: الأكمام والفتحات ومسارات الكهروميكانيك والتسليح ومناظر التصنيع
- جداول ثني الحديد من نموذج التسليح، مع مطابقة رموز الأسياخ للرسومات
- قائمة فحص جودة للنموذج والرسومات قبل كل إصدار
- ملفات Revit الأصلية وصيغ التبادل (IFC وPDF وDWG) وفق خطة تنفيذ BIM المتفق عليها
كيف نعمل
الاتفاق على خطة تنفيذ BIM
إصدارات البرامج، ونقطة الأصل والمناسيب، وتسمية الملفات، ومستوى LOD لكل عنصر، ومواعيد التبادل، ومن يحل أي تعارض.
النمذجة
بناء نماذج التخصصات بالمستوى المتفق عليه، مع أدوات في Revit مدعومة بالذكاء الاصطناعي لتسريع الأعمال المتكررة.
التنسيق
تجميع النماذج واختبارها، وتصنيف التعارضات بحسب سببها، وتعيين المسؤولين، وإعادة التشغيل حتى تُغلق القائمة المتفق عليها.
الرسم والجدولة
إصدار رسومات الورشة وجداول ثني الحديد من النموذج المنسّق، مع مطابقتها بالفكرة التصميمية.
التسليم
النماذج والرسومات وسجل الإغلاق بالصيغ التي ينص عليها العقد.
مقالات عن هذا الموضوع
كل المقالاتكشف التعارضات الذي ينتهي بالإصلاح: مسار عمل للتنسيق
مسار عملي لتنسيق BIM في المشاريع السعودية: وضع القواعد، واختبار النماذج، وتجميع التعارضات بحسب السبب، وتعيين المسؤولين، والإغلاق بالأدلة.
اقرأ المقالةمتى يستحق المسح الليزري كلفته: امسح قبل التصنيع المسبق للكهروميكانيك
متى يستحق المسح الليزري كلفته قبل التصنيع المسبق لأعمال الكهروميكانيك، وكيف تحددون الغرض والدقة، وكيف تحوّلون سحابة النقاط إلى نموذج صالح للاستخدام.
اقرأ المقالةضمان الجودة وضبط الجودة في الموقع: كيف تعمل خطة الفحص والاختبار ونقاط التوقف والحضور والمراجعة
ضمان الجودة وضبط الجودة مرحلتان منفصلتان. كيف تعرّف ISO 9000 كلاً منهما، وما الذي يدخل في ضمان الجودة قبل بدء العمل، وكيف يجري ضبط الجودة عبر نقاط خطة الفحص والاختبار.
اقرأ المقالةالأسئلة الشائعة
هل أحصل على تقدير فوري لنمذجة BIM؟
نعم. تعطي حاسبة Rapid BIM في صفحتنا الرئيسية تقديراً للرسوم ومدة التسليم بحسب المساحة المبنية والتخصصات ومستوى LOD. وللنطاقات غير المعتادة أو رسومات الورشة راسلونا لنؤكد لكم.
إلى أي مستوى LOD تنمذجون؟
LOD 300 و400 و500 بحسب العنصر وما يتطلبه العقد أو خطة BEP. ليست كل العناصر بحاجة إلى أعلى مستوى.
هل تستخدمون Navisworks؟
نُجري كشف التعارضات في الأداة التي يحددها معيار المشروع. وتُتبادَل المسائل بصيغة BCF حيث تدعمها البرامج، ليتابعها الفريق في البرنامج الذي يستخدمه.
هل يمكن إنتاج رسومات ورشة من نموذج لم تبنوه؟
نعم إذا كان النموذج صالحاً للرسم منه. ندقّقه أولاً ونبلغكم بما يجب إصلاحه قبل إصدار الرسومات.
تحدثوا معنا عن هذه الخدمة
أخبرونا بنوع المبنى والتخصصات ومستوى LOD المطلوب، وأرفقوا المخططات إن وُجدت.
